Struktura stroja za lasersko rezanje in analiza delovnega načela

Laserski stroji za rezanje so učinkovita orodja za rezanje, ki se široko uporablja v sodobni proizvodnji, zlasti za obdelavo kovin, nevidnosti in različnih materialov. Z natančno konstrukcijsko zasnovo in zmogljivo funkcionalnostjo lahko ti stroji z visoko natančnostjo in hitrostjo opravijo zapletene rezalne naloge. Ta članek bo zagotovil poglobljeno analizo glavnih komponent laserskega rezalnega stroja ter njihovih funkcij in načel.

1. glavne komponente laserskega rezalnega stroja

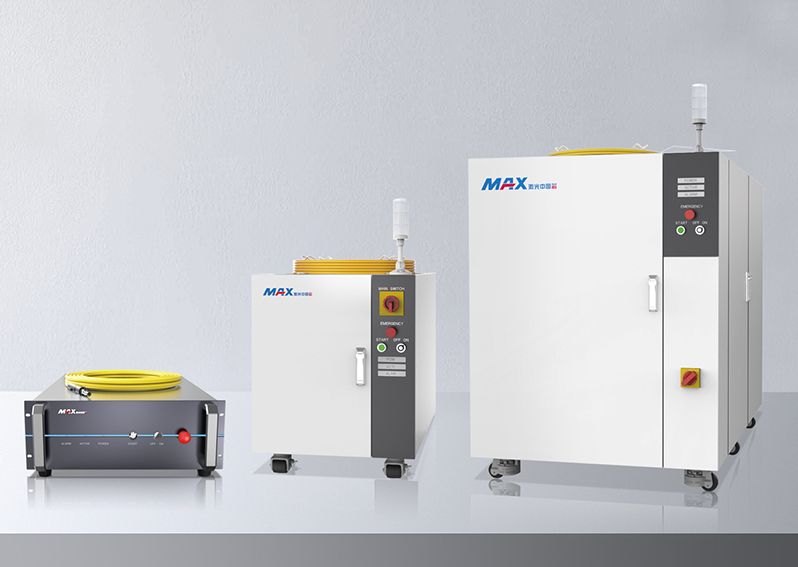

Laserski generator

Funkcija: Laserski generator je temeljna sestavina laserskega rezalnega stroja, ki je odgovoren za proizvodnjo visokoenergijskih laserskih žarkov.

Načelo: Laserski generator oddaja visokointenzivne, enobarvne laserske žarke skozi laserski medij (kot so plin, trden ali polprevodnik) pod delovanjem vzbujevalnega vira. Pogoste vrste laserjev, ki se uporabljajo v laserskih rezalnih strojih, vključujejo laserje CO2 in vlaknaste laserje.

Optični sistem

Funkcija: Optični sistem je odgovoren za prenos laserskega žarka iz laserskega generatorja do rezalne glave in prilagajanje fokusa in kakovosti laserja.

Načelo: Optični sistem običajno vključuje ogledala, leče in optična vlakna. Laserski žarek se vodi in osredotoča skozi te komponente, da se zagotovi natančno namestitev in koncentracijo laserja. Laserski stroji za rezanje vlaken uporabljajo optična vlakna za neposredno prenos laserja na rezalno glavo, medtem ko laserski rezalni stroji CO2 uporabljajo ogledala za prenos laserja na območje rezanja.

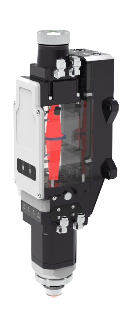

Rezalna glava

Funkcija: Rezalna glava deluje kot "orodje" laserskega rezalnega stroja, pri čemer se laserski žarek osredotoča na površino obdelovanca, hkrati pa nadzoruje smer pretoka plina.

Načelo: Rezalna glava vsebuje leče in osredotočeno ogledala, da se laserski žarek usmeri na območje obdelovanja. Poleg tega je rezalna glava opremljena s pomožno plinsko šobo, ki odpihne staljeno kovino, da se zagotovi gladko rezanje in visoko kakovost.

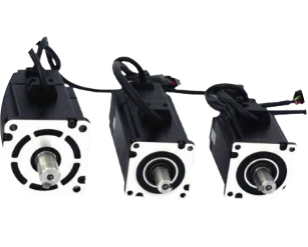

Sistem gibanja

Funkcija: Sistem gibanja omogoča laserski rezalni stroj, da izvaja natančne dvodimenzionalne ali tridimenzionalne rezalne gibe na površini obdelovanca.

Načelo: Sistem gibanja je sestavljen iz pogonskih motorjev, tirnic, servo motorjev in natančnih komponent prenosa. S pomočjo numeričnega krmilnega sistema (CNC) sistem gibanja zagotavlja visoko natančno gibanje laserske glave vzdolž osi X, Y in Z, kar zagotavlja natančno poravnavo rezalne poti in obdelovalnega dela.

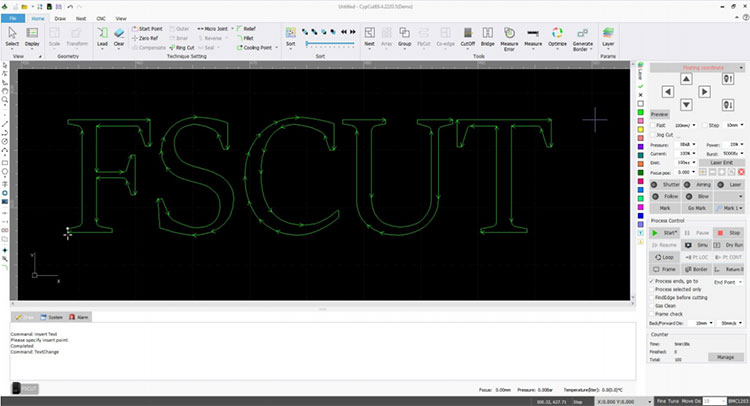

Krmilni sistem CNC

Funkcija: Sistem CNC je odgovoren za celoten nadzor in razporeditev laserskega rezalnega stroja, ki natančno upravlja vsako podrobnost postopka rezanja.

Načelo: Sistem CNC prilagaja parametre, kot so laserska moč, hitrost rezanja, hitrost podajanja in fokus na podlagi načrta za rezanje vhoda ali programa, pri čemer zagotavlja, da postopek rezanja poteka nemoteno. Sodobni laserski stroji za rezanje običajno uporabljajo napredne računalniške krmilne sisteme, ki ponujajo visoko stopnjo avtomatizacije.

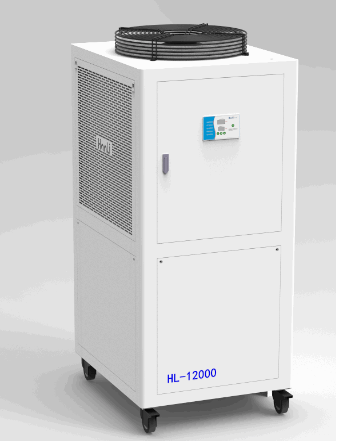

Hladilni sistem

Funkcija: Hladilni sistem preprečuje pregrevanje kritičnih komponent, kot sta laserski generator in rezalna glava med delovanjem laserja z visoko močjo, kar zagotavlja stabilno zmogljivost in natančnost stroja.

Načelo: Hladilni sistem uporablja vodo ali zračno hlajenje za uravnavanje temperature ključnih komponent v realnem času, kar preprečuje kopičenje toplote, ki bi lahko negativno vplivalo na delovanje. Običajno vključuje rezervoar za hladilno tekočino, črpalko in toplotni izmenjevalec.

Izpušni sistem

Funkcija: Izpušni sistem odstranjuje dim in škodljive pline, ustvarjene med postopkom rezanja, kar zagotavlja čisto delovno okolje in pravilno delovanje stroja.

Načelo: Lasersko rezanje ustvarja velike količine dima in škodljivih plinov. Izpušni sistem uporablja naprave za zbiranje prahu in prezračevalne kanale, da odstrani te delce iz območja rezanja, kar zagotavlja čisto in varno delovno okolje.

2. Delovno načelo laserskega rezalnega stroja

Delovno načelo laserskega rezalnega stroja je mogoče povzeti na naslednji način: Laserski generator proizvaja laserski žarek z visoko močjo, ki se prek optičnega sistema prenaša na rezalno glavo. Rezalna glava nato usmeri laserski žarek na površino obdelovanca. Visoka vročina iz laserja se topi ali izhlapi material, medtem ko pomožni plini odpihnejo staljeni material in dokončajo natančen rez.

Prednosti laserskega rezanja:

Visoka natančnost: Laserski žarek je izjemno lep, kar omogoča natančnost na ravni mikrona.

Rezanje za visoke hitrosti: Lasersko rezanje ponuja visoke hitrosti rezanja, zlasti za tanke pločevine.

Nekontaktna obdelava: Lasersko rezanje je brezkontaktni postopek, ki se izogiba obrabi mehanskih orodij.

Huawei Laser

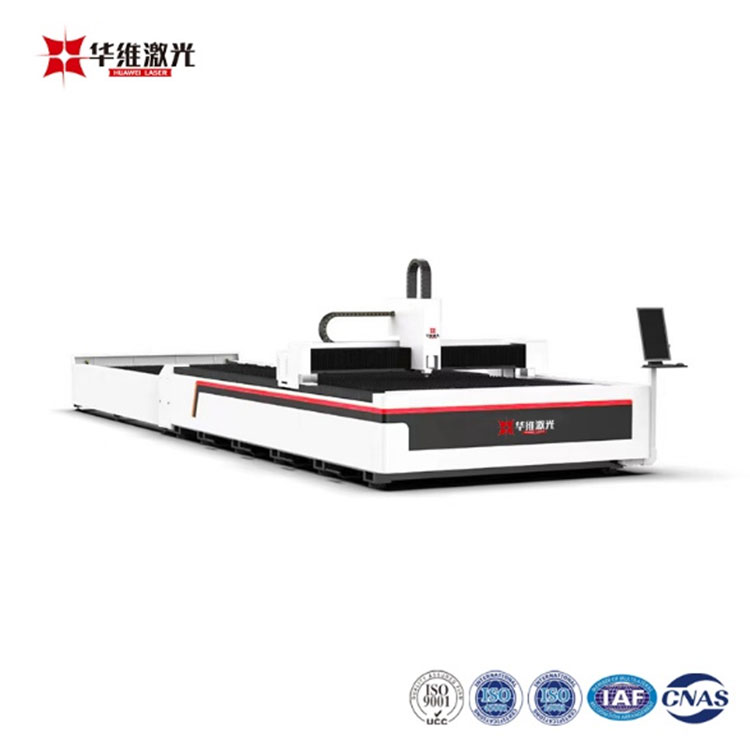

Kot vodilni proizvajalec v industriji laserske opreme Huawei Laser izkorišča leta tehnoloških inovacij in strokovnega znanja, da bi zagotovil visoko učinkovite, stabilne in natančne rešitve za lasersko rezanje. Izbira Huawei Laser pomeni več kot le pridobivanje visokozmogljivega laserskega rezalnega stroja; Pomeni pridobivanje zanesljivega partnerja, ki se zavezuje, da vas bo podpiral na celotni proizvodni poti. Z napredno tehnologijo in pozorno storitvijo Huawei Laser's30000W Exchange-Platform Fiber Laser Rezalni stroj zagotoviti izjemno natančnost in hitrost, zadovoljevanje potreb različnih panog.

Huawei Laser - osvetlite svojo rezalno prihodnost in spodbudite industrijsko rast!
