Vloga prestav in regalov v strojih za lasersko rezanje

V opremi za lasersko rezanje sistem zobnikov in stojala služi kot jedrna komponenta prenosa, ki igra odločilno vlogo pri natančnosti in stabilnosti gibanja. Z natančnim metanjem prenese moč, da doseže več osi ​​usklajene kontrole rezalne glave, kar zagotavlja učinkovitost in natančnost procesov laserskega rezanja.

Načela in funkcije

Mehanizem natančnosti prenosa

Zobni zobniki prenašajo navor z zobnim udejstvovanjem, ki ponujajo visoko učinkovitost prenosa (> 98%) in natančna prestavna razmerja. To omogoča natančno nastavitev hitrosti in navora, zaradi česar je rezalna glava izvedla zapletene osi x/y/z osi za obdelavo na mikronu (± 0,01 mm).

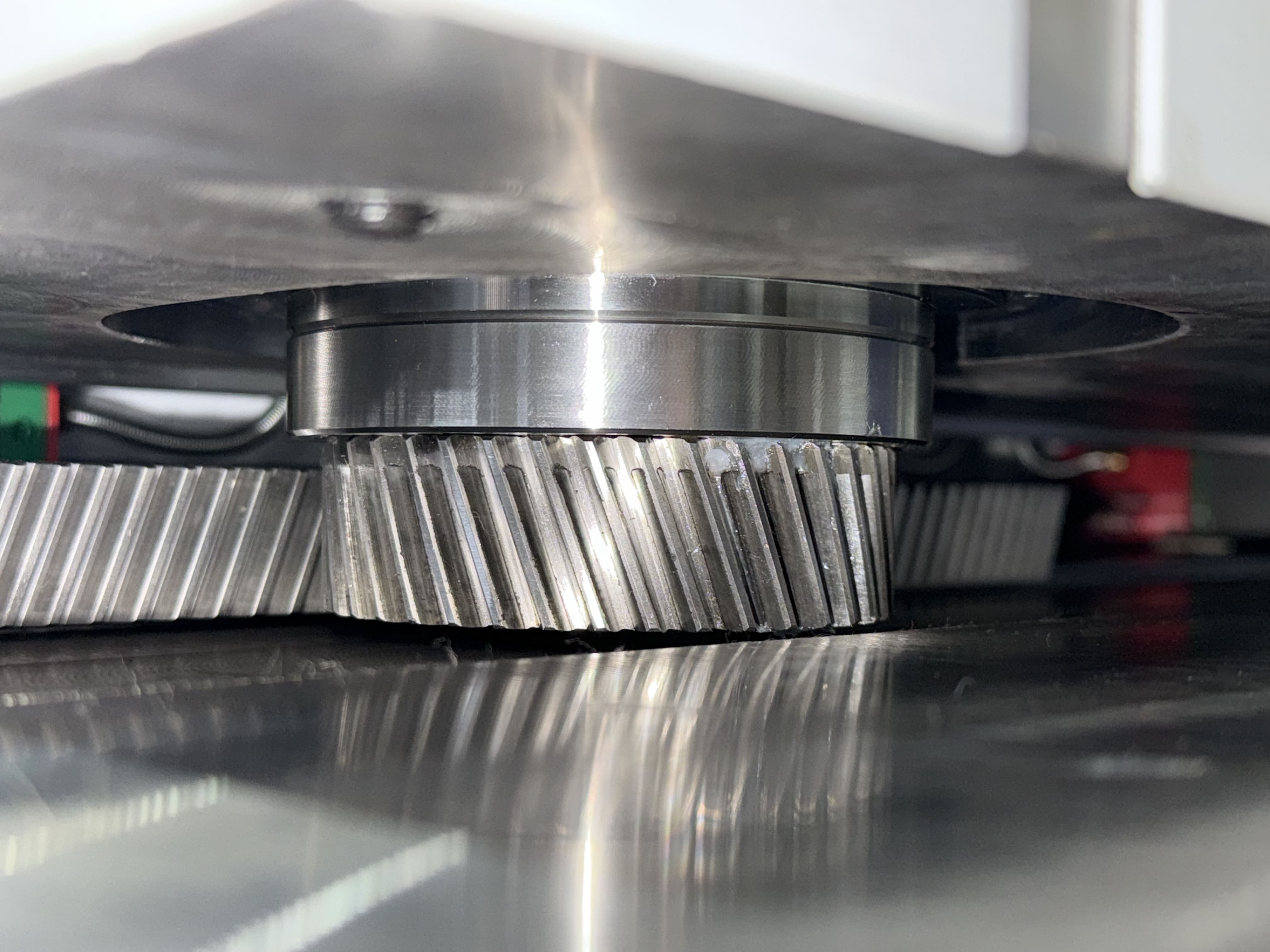

Rack strukturne značilnosti

Stojala imajo linearne zobne profile, kar ustreza valjastim prestavkom z neskončnimi nagibnimi krogi. Laserski rezalniki običajno uporabljajo ravne ali spiralne regale. Za visoko hitrost, visoke natančne aplikacije z visoko hitrostjo, visokimi natančnimi in visoko natančnimi in visokimi natančnimi aplikacijami so vijačni regali z višjim stikom (> 30% izboljšanjem), gladkejšim prenosom in nižjo raven hrupa.

Ključne prednosti industrije

Pozicioniranje z več osi: Sodelovalno delovanje regalov in servo motorjev dosega natančnost pozicioniranja ± 0,01 mm.

Visok dijamični odziv: Optimizirani dizajn menjalnika podpira 2G pospeševanje za hitrost rezanja 200 m/min.

Izboljšana zmogljivost obremenitve: spiralna zobna angažiranost poveča kontaktno območje, zmanjša obremenitev z enim zo na 15-20% in podaljša življenjsko dobo komponent na 20.000 ur.

Smernice za vzdrževanje

Pregled montaže: Zagotovite toleranco za poravnavo prestave ≤0,02 mm z enakomernimi kontaktnimi vzorci.

Nadzor nad očistkom: Vzdrževanje povratnega učinka v 0,05-0,08 mm; Delovanje z ničelnim obračunom je prepovedano.

Upravljanje mazanja: uporabite prestavno maščobo ISO VG220 z napolnitvijo vsakih 500 delovnih ur.

Varnostni ukrepi: namestite zaščitne prevleke z oceno IP54 za izpostavljene prestave; Izogibajte se stiku med delovanjem.

Zaznavanje napak: takojšnja zaustavitev, potrebna za nenormalno vibracijo (> 50 μm amplitude) ali hrupa (> 75 dB).
